产品介绍
本机特点
模块化可拆卸式结构设计，节省空间与清洁方便；
采用通用型PLC控制器，确保性能可靠，维护简便；
采用先进的控制算法，自主优化，自动调校补偿及震动防止功能，保证配料精度；
标准机型最多可处理四种组份（六组份以上可定制）；
彩色图形式显示，触摸屏式操作，多种语言供选择；
具有配方存储功能，最多可存储100组以上配方；
分级安全密码控制与报警历史记录功能；
控制器标准配置USB2.0接口，可将混料配比数据保存到U盘中，便于生产质量控制；
具备声、光报警器，便于设备员快速准确的达到故障机器现场；
所有与原料接触的部分都由不锈钢材料制成，防止原料被污染；
可直接安装在机器上或选配脚架安装在机器旁（含气动式卸料阀）。
选配件Optional components
料斗低料位警报开关；
吸料控制1/0模块；
气动式卸料阀（用于直接安装机台上方平台或架子）；
脚架、气动式卸料阀、储料桶及吸料盒（适用脚架安装型）；
以太网接口、MODBUS、PROFIBUS通讯模块，可实现远程监控，并与挤出机、注塑机等主机进行的数据交换。
产品参数
外形尺寸表（一）
| 型号 | SGB-50 | SGB-100 | SGB-200 | SGB-400 | SGB-600 |
|---|---|---|---|---|---|
| H（mm） | 1010 | 1050 | 1225 | 1405 | 1675 |
| W（mm） | 605 | 670 | 815 | 850 | 975 |
| D（mm） | 640 | 700 | 700 | 700 | 960 |
|
底座（mm）（HxWxDxBxAxC） |
142x240x240 x150x110x13 |
142x240x240 x150x110x13 |
200x313x323 x180x150x13 |
196x313x323 x180x150x13 |
196x413x423 x220x180x13 |
| 移动脚架（mm）（H1xH2xWxD） |
700x750 x680x530 |
700x750 x680x530 |
800x850 x780x610 |
800x850 x780x610 |
900x965 x920x725 |
| 净重（kg）（机器安装型） | 90 | 90 | 130 | 140 | 180 |
| 净重（kg）（地面安装型） | 110 | 110 | 155 | 165 | 230 |
外形尺寸表（二）
| 型号 | SGB-800 | SGB-1200 | SGB-2000 | SGB-2500 | SGB-3000 |
|---|---|---|---|---|---|
| H（mm） | 1875 | 1870 | 2010 | 2100 | 2350 |
| W（mm） | 1060 | 1210 | 1310 | 1310 | 1400 |
| D（mm） | 1070 | 1160 | 1260 | 1260 | 1470 |
|
底座（mm）（HxWxDxBxAxC） |
196x413x423 x220x180x13 |
无 | 无 | 无 | 无 |
| 移动脚架（mm）（H1xH2xWxD） |
900x965x 920x725 |
1050x1115x 1140x1140 |
1050x1115x 1140x1140 |
1050x1115x 1140x1140 |
1200x1265x 1240x1240 |
| 净重（kg）（机器安装型） | 200 | 250 | 280 | 290 | 380 |
| 净重（kg）（地面安装型） | 250 | 340 | 370 | 380 | 500 |
规格表：
| 机型 | 50 | 100 | 200 | 400 | 600 | 800 | 1200 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 组数数量 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 混料能力（kg） | 50 | 100 | 200 | 400 | 600 | 800 | 1200 | 2000 | 2500 | 3000 |
| 批次重量（kg） | 0.6 | 1.2 | 2.2 | 4.5 | 6 | 8 | 12 | 20 | 25 | 30 |
| 主料混料范围（L） |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
| 添加剂料范围（%） |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
| 主料斗容量（%） | 18 | 25 | 32 | 45 | 70 | 100 | 130 | 160 | 180 | 230 |
| 添加剂料斗容积（L） | 18 | 25 | 32 | 45 | 70 | 100 | 130 | 160 | 180 | 230 |
| 版料桶容积（L） | 6 | 6 | 20 | 20 | 40 | 40 | 80 | 80 | 100 | 120 |
| 电源规格(V/Hz) |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
3Φ400 /50 |
3Φ400 /50 |
3Φ400 /50 |
3Φ400 /50 |
| 总功率（kw） | 0.12 | 0.12 | 0.25 | 0.25 | 0.55 | 0.55 | 1.5 | 1.5 | 1.5 | 3 |
| 压缩空气(kgf/cm2) | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 |
| 噪音（dB） | <75 | <75 | <75 | <75 | <75 | <75 | <75 | <75 | <75 | <75 |
注：1）混合配比误差是指各组份耳朵设定百分比与实际百分比的差值；
2）标准阀门不适用于粉体计量；
3）以上最大处理量和混合配比误差数据是以堆积密度0.8，直径为3~4mm的颗粒均匀以连续运转方式测量所得的数据.

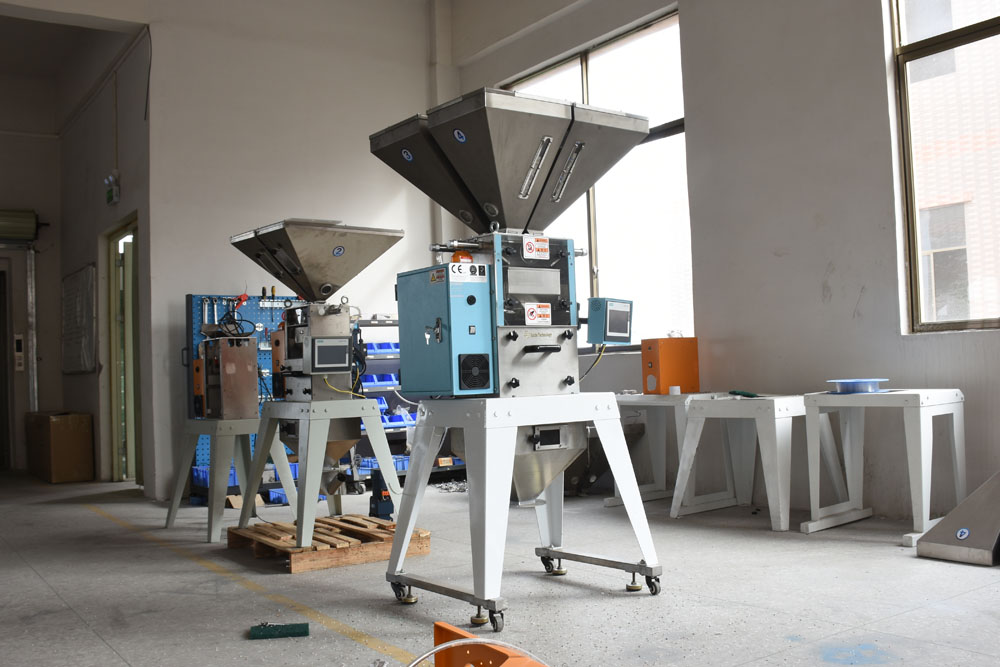

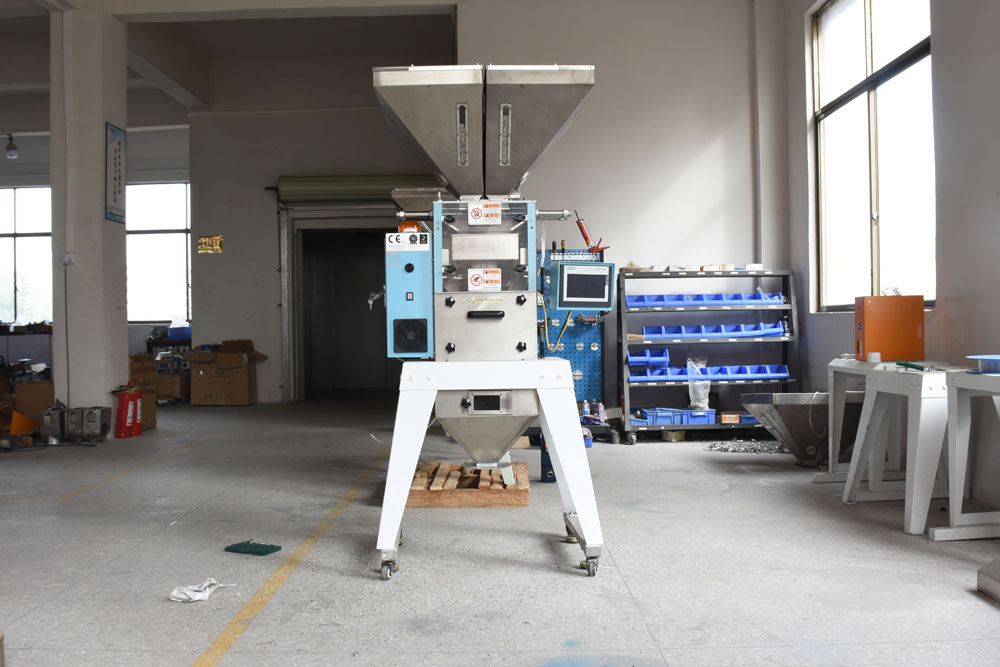

产品实图
